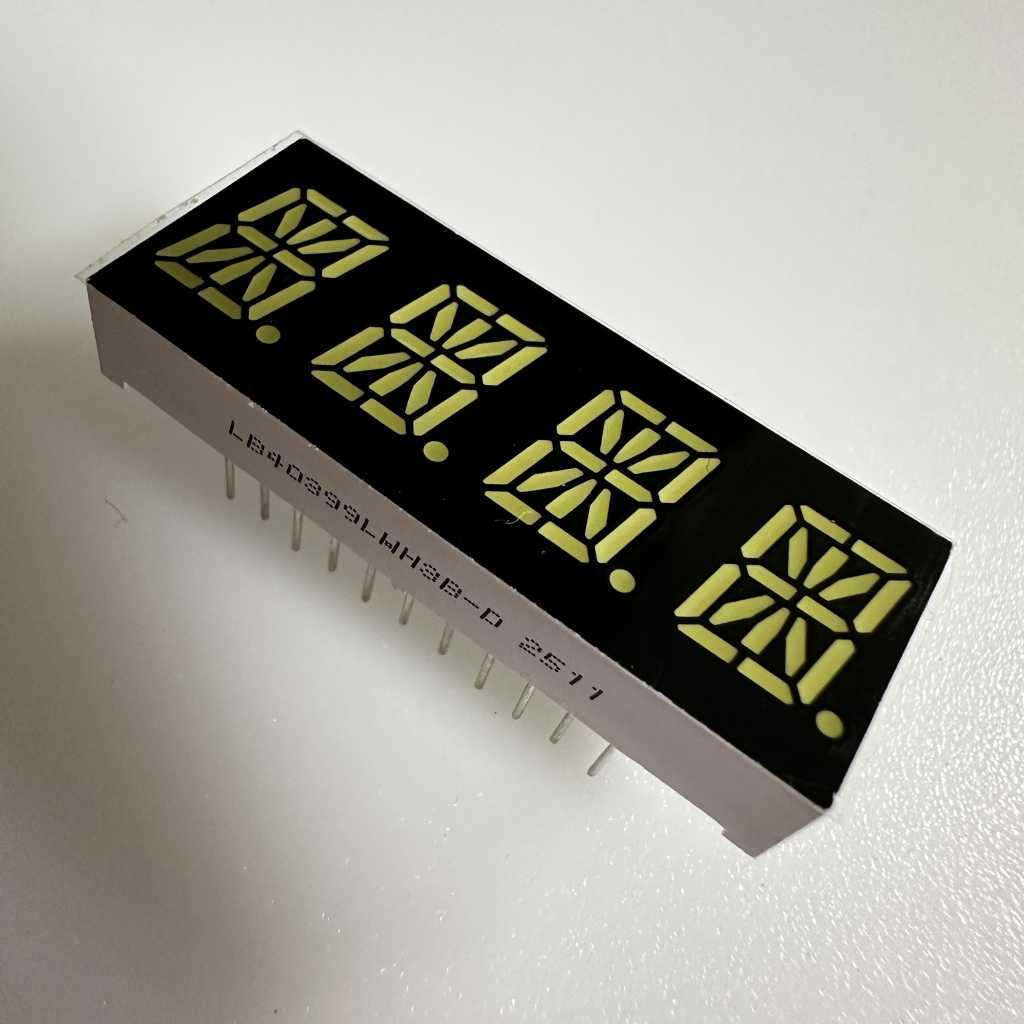

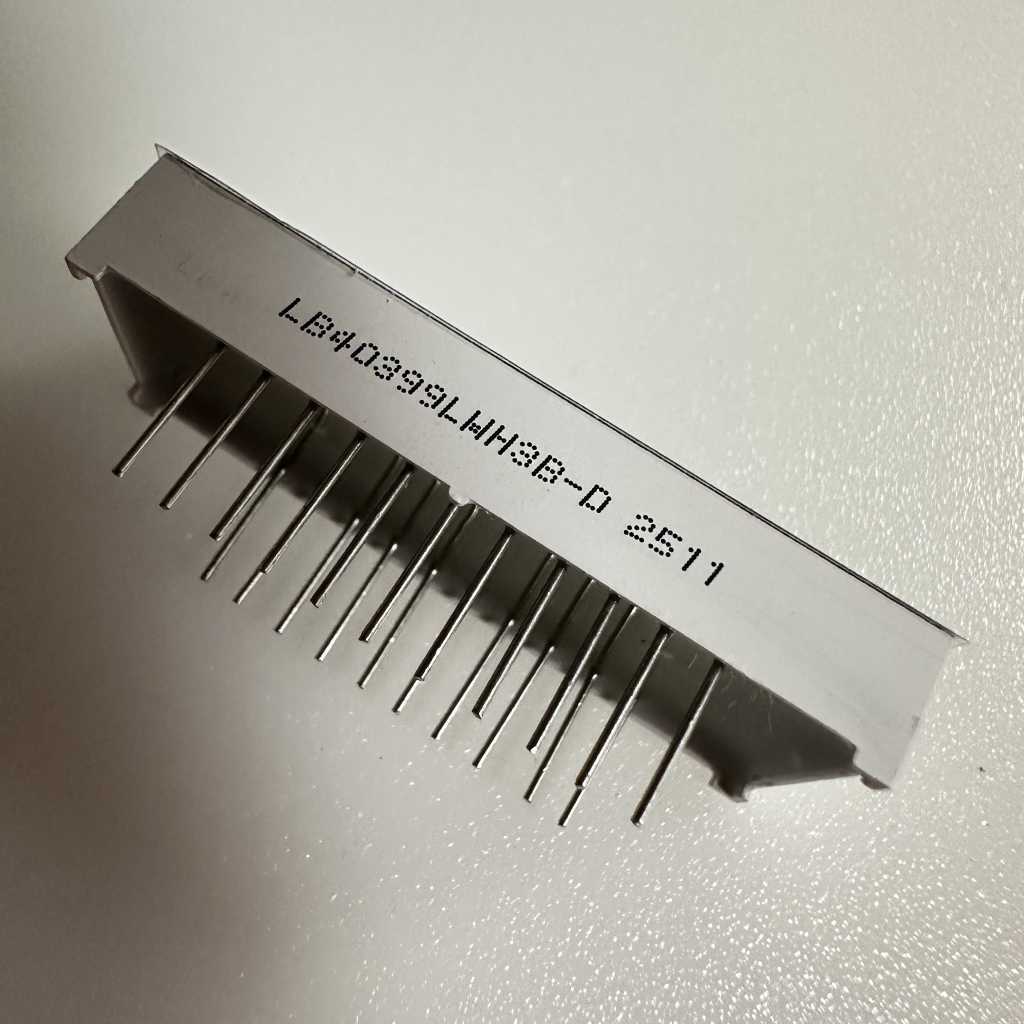

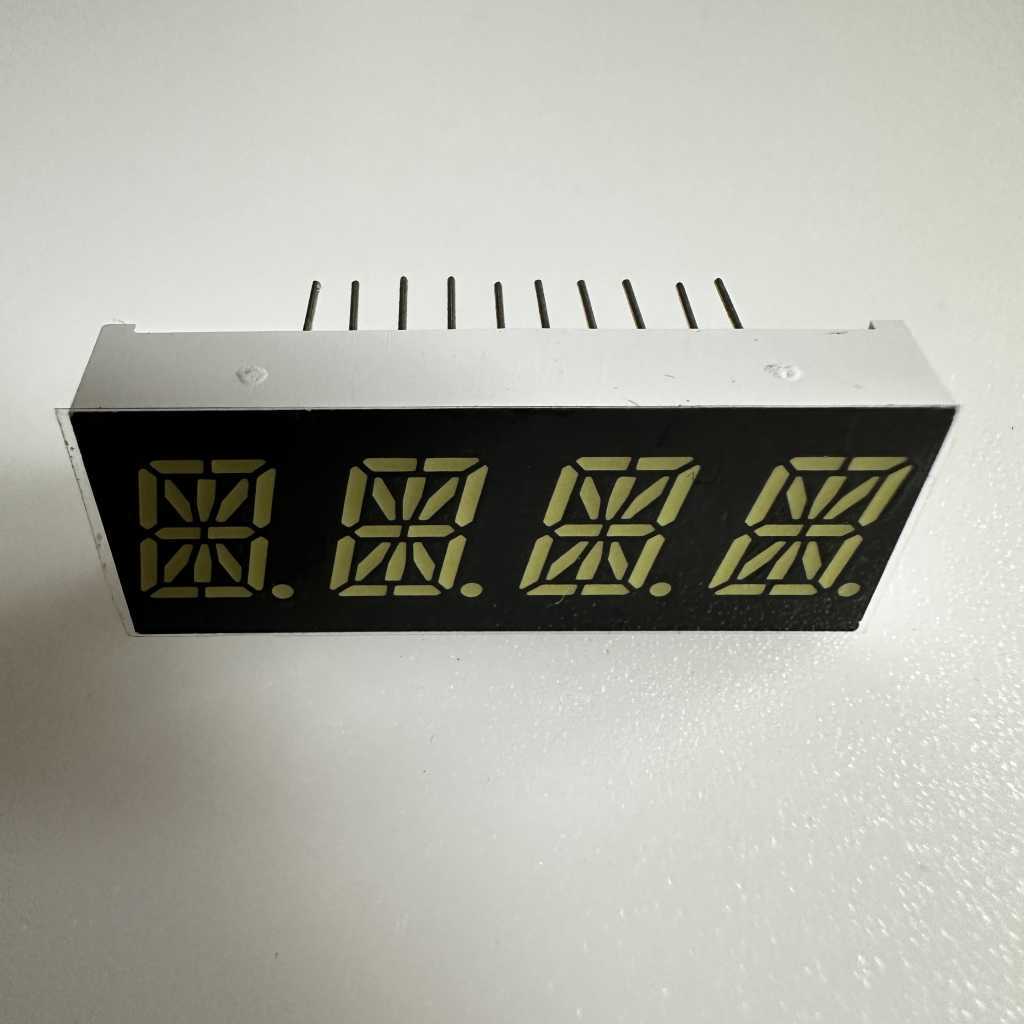

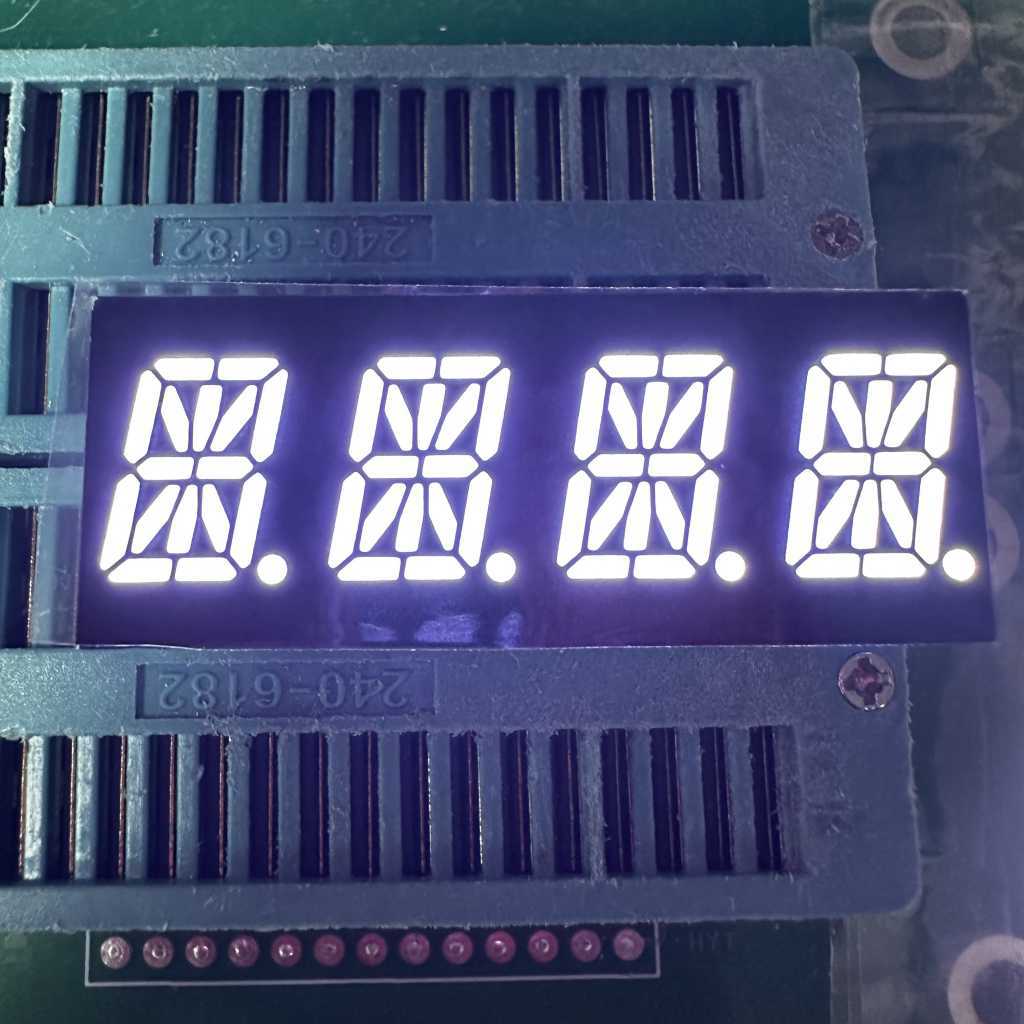

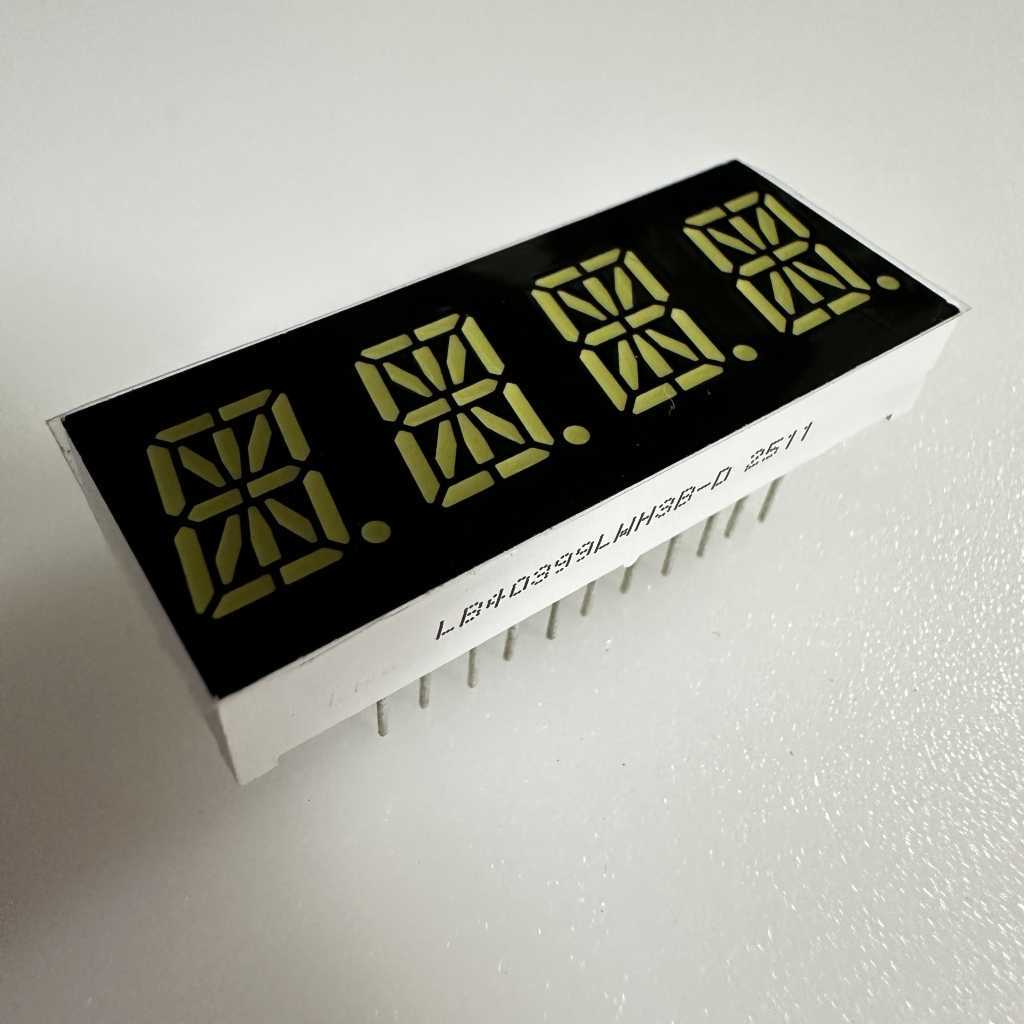

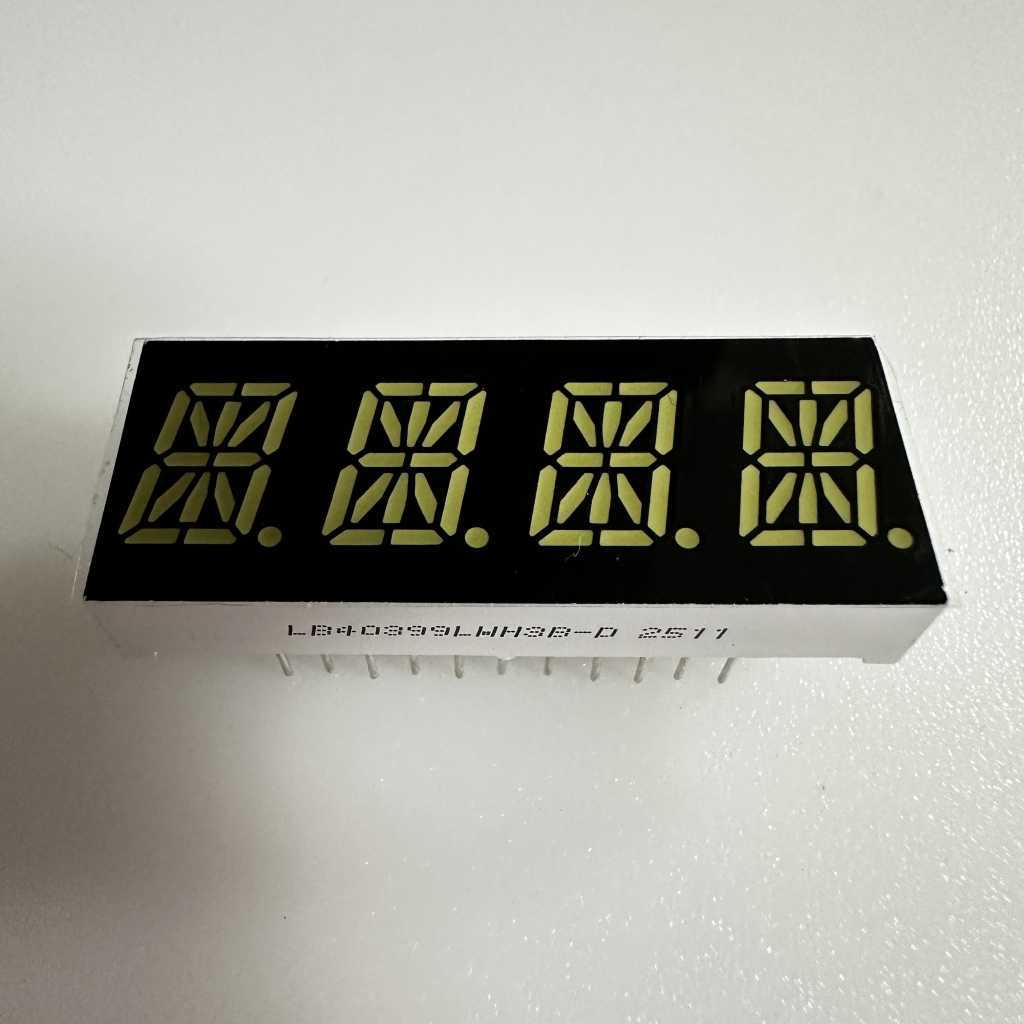

Indicateur de température et d'humidité à LED alphanumérique ultra blanc à 4 chiffres, 10 mm et 16 segments

Caractéristiques principales / usages spéciaux:

• fonctionnalités:

• 16-Affichages alphanumériques à LED à 4 chiffres de 0,39 pouce

• hauteur des caractères: 0.39 pouce (10,0 mm)

• Dimensions du colis: 40.4 x 16 x 7 mm

• anode commune

• émettant de la couleur: blanc ultra brillant

• x/y: 0。29-0。33

• intensité lumineuse: 80-100MCD

• tension directe:2.8-3.5v/led

• haute efficacité

• Basse consommation énergétique

• courant extrêmement faible

• lumineux uniformément réparti sur chaque segment

• performance stable

• segments uniformes continus

• longue durée de vie

• assemblage facile

• offre une excellente fiabilité dans des conditions de forte luminosité ambiante

• fabriqué avec des segments blancs et une surface noire

• anode commune

• conforme à la directive rohs

• émettant de la couleur:disponible en rouge, vert, bleu ,.ambre, orange et blanc

• valeurs nominales maximales absolues (ta=25ºc)


paramètre	symbole	notes	unité
courant direct (par dé)	ipm	20	mA
tension inverse (par dé)	Vr	5	V
Dissipation de puissance (par dé)	Pm	80	mW
plage de température de fonctionnement	haut	-40~+85	ºC
Plage de température de stockage	tstg	-40~+85	ºC
température de soudure (≤ 3 secondes)	Th	260	ºC

• OPTICAL/ELECTRICAL CHARACTERISTICS

• code:jaune vert- j

paramètre	symbole	condition	min	Typ	max	unité
tension directe	Vf	si=10ma	1.8		2.4	V
tension inverse	Vr	ir=10ua	5			V
intensité lumineuse	Iv	si=10ma	30		40	MCD
spectre avec une demi-valeur	△λ	si=10ma		20		nm
longueur d'ondes	Dλ	si=10ma	569		574	nm



• code:ambre/jaune -y

paramètre	symbole	condition	min	Typ	max	unité
tension directe	Vf	si=10ma	1.8		2.5	V
tension inverse	Vr	ir=10ua	5			V
intensité lumineuse	Iv	si=10ma	60		80	MCD
spectre avec une demi-valeur	△λ	si=10ma		20		nm
longueur d'ondes	Dλ	si=10ma	585		595	nm



• code:orange-f

paramètre	symbole	condition	min	Typ	max	unité
tension directe	Vf	si=10ma	1.8		2.4	V
tension inverse	Vr	ir=10ua	5			V
intensité lumineuse	Iv	si=10ma	60		80	MCD
spectre avec une demi-valeur	△λ	si=10ma		20		nm
longueur d'ondes	Dλ	si=10ma	600		605	nm



• code:rouge super brillant -r

paramètre	symbole	condition	min	Typ	max	unité
tension directe	Vf	si=10ma	1.8		2.2	V
tension inverse	Vr	ir=10ua	5			V
intensité lumineuse	Iv	si=10ma	50		60	MCD
spectre avec une demi-valeur	△λ	si=10ma		20		nm
longueur d'ondes	Dλ	si=10ma	630		635	nm



• code:rouge ultra brillant -ur

paramètre	symbole	condition	min	Typ	max	unité
tension directe	Vf	si=10ma	1.8		2.2	V
tension inverse	Vr	ir=10ua	5			V
intensité lumineuse	Iv	si=10ma	80		100	MCD
spectre avec une demi-valeur	△λ	si=10ma		20		nm
longueur d'ondes	Dλ	si=10ma	625		635	nm



• code:vert pur -g

paramètre	symbole	condition	min	Typ	max	unité
tension directe	Vf	si=10ma	2.6		3.2	V
tension inverse	Vr	ir=10ua	5			V
intensité lumineuse	Iv	si=10ma	120		180	MCD
spectre avec une demi-valeur	△λ	si=10ma		20		nm
longueur d'ondes	Dλ	si=10ma	515		525	nm

• code:bleu ultra brillant -bh

paramètre	symbole	condition	min	Typ	max	unité
tension directe	Vf	si=10ma	2.8		3.2	V
tension inverse	Vr	ir=10ua	5			V
intensité lumineuse	Iv	si=10ma	120		140	MCD
spectre avec une demi-valeur	△λ	si=10ma		20		nm
longueur d'ondes	Dλ	si=10ma	460		465	nm



• code:blanc ultra brillant -wh

  paramètre	symbole	condition	min	Typ	max	unité
  tension directe	Vf	si=10ma	2.8		3.2	V
  tension inverse	Vr	ir=10ua	5			V
  intensité lumineuse	Iv	si=10ma	120		140	MCD
  température de couleur des LED	K	si=10ma	5500	20	6800	K
  coordonnées chromatiques	X/Y	si=10ma	0.29,0.32		0.30,0.33	nm

• haute intensité lumineuse et fiabilité

• haute efficacité

• Basse consommation énergétique

• courant extrêmement faible

• lumineux uniformément réparti sur chaque segment

• performance stable

• Longue durée de vie

• assemblage facile

• compatible avec les circuits intégrés

• conforme à la norme rohs



•


• processus de production d'affichage :

• Assemblage des broches du circuit imprimé -> collage des puces LED -> câblage -> test des produits semi-finis -> application d'un ruban de protection dans le boîtier plastique -> remplissage du boîtier plastique avec de la résine époxy -> assemblage du circuit imprimé dans le boîtier plastique -> cuisson de la résine époxy -> impression de la référence -> test de performance électrique des produits finis -> contrôle d'aspect des produits finis -> emballage

•
